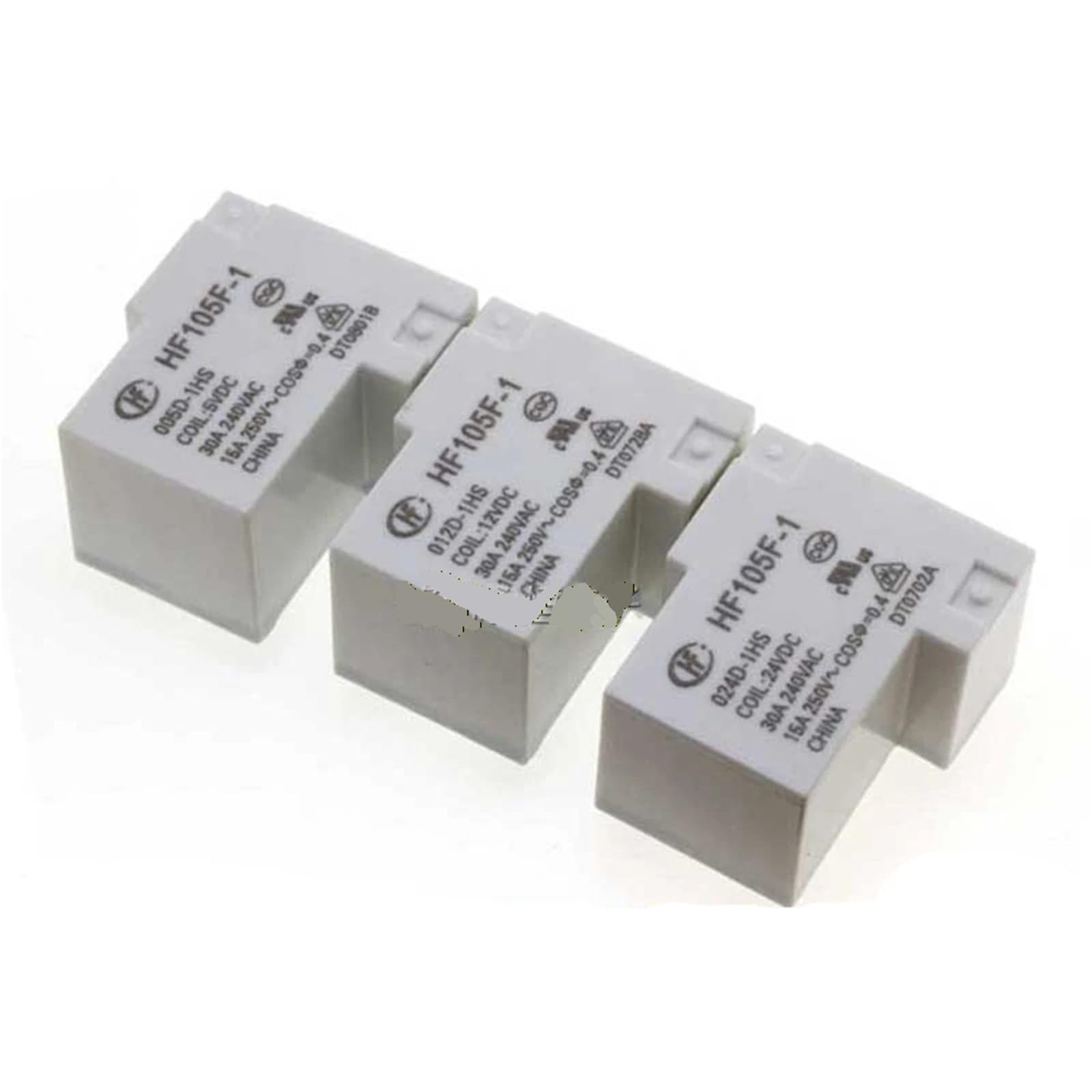

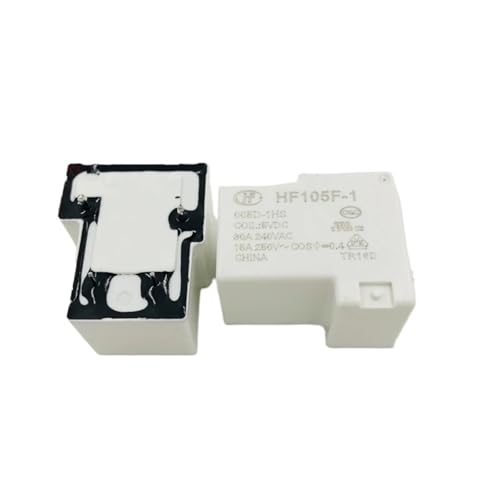

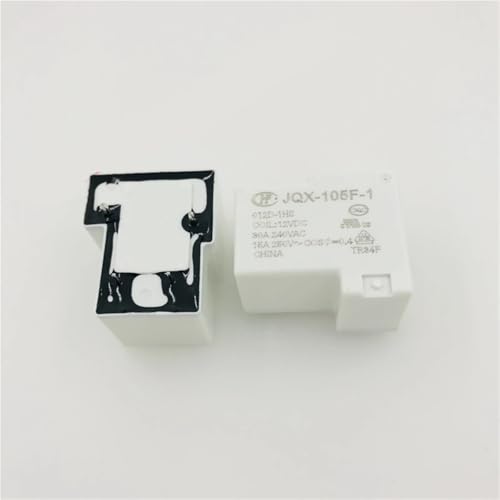

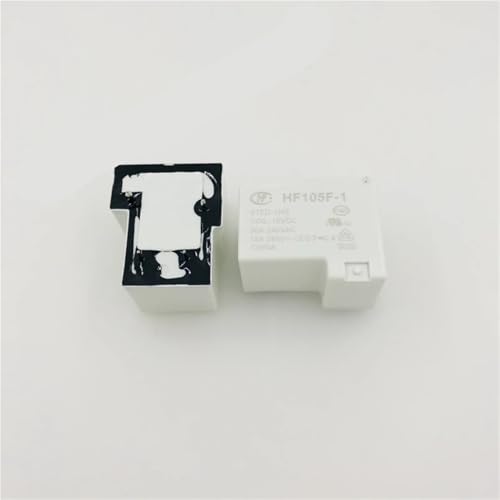

Relais JQX-105F-1 012D-1HS 30A composant de type commutateur électromécanique

Analyse technique du commutateur électromécanique de puissance

Le relais de type commutateur électromécanique HF-JQX-105F-1 fait office de passerelle indispensable entre les signaux de commande numériques de faible tension et la puissance du réseau électrique alternatif. Ce composant utilise un champ magnétique généré par sa bobine de 12V DC pour déplacer physiquement un bras de contact mécanique, permettant ainsi d'ouvrir ou de fermer un circuit de 30A de manière totalement isolée galvaniquement.

Optimisation des flux électriques sur PCB

L'architecture interne de ce commutateur privilégie un espacement optimal entre les pistes de commande et les lignes de puissance, réduisant à néant les risques de couplage électromagnétique ou de courants de fuite. C'est l'élément incontournable pour la conception de gradateurs, de blocs d'alimentation et de systèmes de gestion d'énergie.
